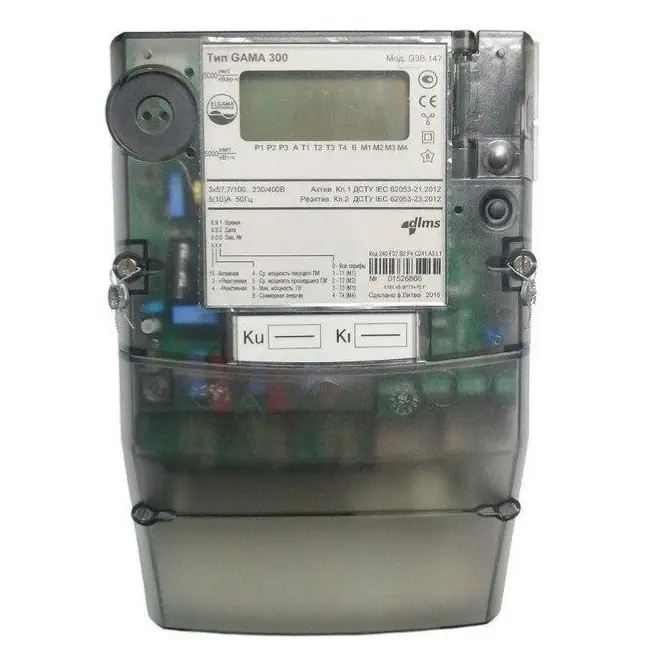

Лічильник GAMA 300 G3B 147.240.F17.B2.P4.C311.A3.L1, 5(10)А, 3x57,7-400В, кл. т. 1, багатотарифний, Elgama

Електрочисник трифазний Elgama-Elektronika GAMA 300 G3B 147.240.F17.B2.P4.C311.A3.L1 5-10А 3x57,7 - 400В електронний багатотарифний, для обліку активної енергії за модулем, з двома інтерфейсами 2xRS485, трансформаторного ввімкнення, максимуми потужності, профілі, (|A|, M, P), призначений для використання в промисловості, у транспортних, сільськогосподарських підприємствах і в побутовому приватному секторі. Лічильники GAMA 300 G3B 147.240.F17 прекрасно зарекомендували себе в автоматизованих системах обліку електроспоживання.

Новий електрообчисник GAMA 300 — заміна знятому з виробництва електронного трифазного лічильника EMS.

Лічильник GAMA 300 вимірює активну та реактивну електроенергію, під'єднується в трифазні мережі зі змінним струмом. Лічильник GAMA 300 реєструє профілі навантажень, максимуми потужності, договорені ліміти потужності.

За допомогою вбудованих інтерфейсів можливе використання електрочика в автоматизованих системах обліку електроенергії АСКУЕ (комертичний облік), АСТУЕ (технічний облік) і ЛОСОД — системі збирання та оброблення даних. Відмітною особливістю GAMA 300 є можливість під'єднання лічильників безпосередньо в ACSUE за допомогою внутрішніх або вбудованих під кришкою затискної колодки модулів зв'язку згідно з технологіями PLC, GSM/GPRS і RF. Конструкція лічильника дає змогу замінювати літієву батарею, не знімаючи електрообчисник із місця його встановлення.

Функції електрочика GAMA 300 Elgama-Elektronika:

Лічильник здійснює такі вимірювання:

• Активну енергію (в одному або двох напрямках) з класом точності 1.0 (B) або 2.0 (A) або
• Активну енергію (в одному напрямку) з класом точності 1.0 (B) або 0.5s (C) і реактивну енергію (R+, R-) з класом точності 2.0 (МЕК 62053-23);
• Максимуми потужності з міткою дати та часу в лічильниках із внутрішнім годинником;
• Реєстрація реактивної енергії, якщо tg j перевищує встановлений ліміт;
• Реєстрація договореного ліміту потужності;
• [Додатково] профілі навантаження;
• [Додатково] миттєві значення пофазно (A, В, кВт, кВар, cos j).

Тарифний модуль

Лічильник GAMA 300 випускається в однотарифній або багатотатарифній модифікації. Багатотарифна модифікація лічильника має внутрішній годинник реального часу та резервне живлення від літієвої батарей:

Розрахунок

Після закінчення розрахункового періоду дані записуються в постійну пам'ять. Обнулення розрахункового періоду можна здійснити:

Зберігання даних

Лічильник GAMA 300 має постійну пам'ять, що дає змогу зберігати дані у разі вимкненого живлення. Обсяг пам'яті:

Профіль навантаження

Для відповідності вимогам лібералізованого ринку лічильник GAMA 300 може мати профілі навантаження:

Зв'язок

Лічильник має оптичний інтерфейс зв'язку згідно з МЕК 62056-21 для локального зчитування даних і програмування.
Лічильник GAMA 300 має основний електричний інтерфейс 20 мА «токова петля» з протоколом згідно з МЕК 62056-21, МЕК 62056-31 або DLMS і може бути обладнаний додатковим незалежним інтерфейсом зв'язку (20 мА «токова петля», RS485, RS232 або M-bus), що дає змогу під'єднання лічильників до ACКУЕ через зовнішні GSM/GPRS, RF, PSTN або LAN контролери. Також лічильник може мати внутрішні PLC (зв'язок через LEP) або RF модеми, і вбудований за кришкою зажимної колодки GSM/GPRS модем.

Входи/Виходи

• До 4 імпульсних виходів S0;
• До 2 тестових виходів LED;
• [Додатково] внутрішній реле для вимкнення користувача (до 100 А);
• Вхід зовнішньої синхронізації годинника;
• [Додатково] релейний вихід із нормально розімкнутими контактами з'єднується:

• коли діє вказаний тариф енергії;
• для двох програмованих періодів в інтервалі 24 годин (крок встановлення періодів 15 хвилин).

Засоби захисту

Захист апаратної частини дає змогу доступ до лічильника тільки уповноваженим особам:

• Дві пломби на кожусі лічильника;
• Дві пломби на кришці затискної колодки;
• Підвищений захист від впливу зовнішнім магнітним полем;
• Пломбований оптичний інтерфейс.
• Захист програмної частини дає змогу програмуванню та зчитуванню даних тільки особам, які мають допуск:
• Можливість програмування лічильника захищена паролем; у разі введення неправильного пароля 4 рази впродовж доби інтерфейси зв'язку блокуються на 24 години.
• Лічильник із внутрішнім годинником має журнал подій, що реєструє такі значення з міткою дати та часу:

  Вимкнення живлення	останні 32 події;
  Зміна послідовності фаз	останні 10 подій;
  Пропадання фазної напруги	останні 10 подій;
  Програмування лічильника	остання подія;
  Вплив магнітним полем	остання подія;
  Зворотний напрямок струму	остання подія;
  Розкриття кожуха лічильника	остання подія;
  Розкриття кришки затискної колодки	остання подія;

  Дисплей

  Лічильник обладнаний традиційним електромеханічним рахунковим механізмом або 8 розрядним ЖИКИ з програмованим десятичним значенням від 8 до 5 цілих і до 3 десятикових. ЖКИ зображає більшість збережених даних і константи параметризації:
• Циклічний і ручний перегляд даних;
• Перегляд даних на РК під час відсутності напруги в мережі;
• Індикація струму зворотного напрямку;
• Напрямок енергії, квадронт навантаження, індикація послідовності фаз;
• Індикація стану літієвої батареї (суперконденсатора);
• Контроль меню за допомогою кнопки або [додатково] світловими імпульсами;
• Індикація розкриття кожуха лічильника.

Купити трифазний електророзчисник GAMA 300 G3B 147.240.F17.B2.P4.C311.A3.L1 ​ 5(10)А в Україні: Павлоград, Одеса, Харків, Київ, Дніпр, Синельнико, Вінниця — інтернет-магазин «ЕлМісто»

Технічні характеристики лічильника електроенергії GAMA 300:
