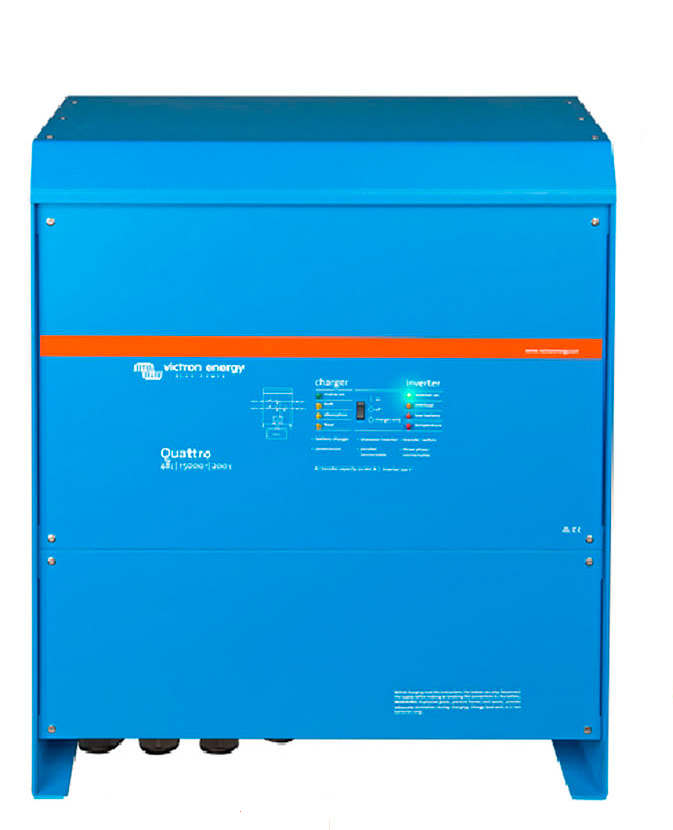

Інвертор Victron Quattro - це компактний пристрій, який володіє широким набором функцій, кількома входами та виходами, а також програмованим реле. Інвертори QUATTRO працюють в однофазних та трифазних мережах змінного струму. Зарядний пристрій з багаторівневим автоматичним регулюванням підзаряду АКБ.
Переваги інверторів напруги QUATTRO
- Форма вихідної напруги – чиста синусоїда;
- Забезпечений функцією "Power Control";
- Забезпечений функцією "Power Assist";
- Забезпечений функцією "Frequency shift";
- Збільшення потужності системи при паралельному підключенні 5-ти інверторів;
- АВР: перемикання на роботу від батареї протягом 20 мс;
- Функція UPS дозволяє зменшити час переходу на живлення від батареї до 4-6 мс;
- Програмоване реле та допоміжний вихід;
- Два входи для джерел змінного струму;
- Два режими енергозбереження за відсутності навантаження;
- Додаткові порти вводу/виводу;
- Зарядний пристрій має чотири ступені для різних типів АКБ;
- Зручне налаштування шляхом підключення до ПК;
- Широкий асортимент допоміжного встаткування.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
- Паралельна та 3-фази конфігурація - Так
- PowerControl / PowerAssist - Так/Так
- Вхідна напруга АС (2х) – 187-265 В AC, 45 – 65 Гц (2 входи)
- Діапазон напруги DC (12/24/48), В - 19 - 33
- Вихід АС – 230 В AC ± 2% 50Гц ± 0,1%
- Потужність АС при 25°C (ВА) – (1) - 10000
- Потужність АС при 25/40°C (Вт) - 9000/8000
- Пікова потужність (Вт) – 20000
- Макс. Ефективність 12/24/48В (%) - 96
- Потужність ХХ - 12/24/48В, (Вт) - 35
- Потужність ХХ - режим пошуку навантаження 12/24/48В (Вт) - 10
- Потужність ХХ - режим "AES" навантаження 12/24/48В (Вт) - 30
Характеристики зарядного пристрою:
- Вхідна напруга АС - 187-265 В AC, 45 - 65 Гц, Коефіцієнт потужності: 1
- Фаза “absorption”, DC - 14,4/28,8/57,6
- Фаза "float" - 13,8/27,6/55,2
- Фаза підтримки – 13,2/26,4/52,8
- Максимальний струм заряду, А – 140
- Струм заряду для стартерної батареї, А - 4, тільки для 12 і 24В моделей
- Температурний датчик - у стандартній комплектації
- Вхід «Voltage sense» - Так
Основні характеристики:
- Програмоване реле (2) -3х
- Не резервований вихід - 50
- Захист (3) - A - G
- VE.Bus комунікаційний порт - Для паралельних та трифазних конфігурацій, віддалений моніторинг, інтеграція системи
- Додаткове. порти введення/виводу - 2х
- Дистанційне керування On / Off - Так
- Загальні характеристики - Діапазон робочих температур: від -40 до +50 oС (вентилятор охолодження) Вологість (без конденсації): не більше 95%
Корпус:
- Загальні характеристики - Алюміній (синій Ral 5012) IP21
- Підключення батарей - 2х2 М8 болт 230VAC з'єднання - Болт М6
- Вага, кг - 46
- Розміри (ВхШхД), мм – 470х350х280
Два входи змінного струму із вбудованим перемикачем Пристрій Quattro можна підключити до двох незалежних джерел змінного струму, наприклад, до берегової лінії живлення і до генератора, або до двох генераторів. Quattro автоматично з'єднається з активним джерелом живлення.
Два виходи змінного струму
Головний вихід має безперебійну функціональність. При відмові мережі, при від'єднанні берегової лінії або генератора пристрій Quattro приймає на себе функцію живлення підключених споживачів. Це відбувається настільки швидко (менше 20 мілісекунд), що комп'ютери та інше електронне обладнання продовжують працювати без перерв. Другий вихід активний лише тоді, коли змінний струм є на одному з входів пристрою Quattro. До цього виходу можна підключити пристрої, які не повинні розряджати батарею, наприклад, повітряний кондиціонер або водонагрівач.
Унікальна функція підтримки потужності
Пристрій Quattro запобігає перевантаженню джерела змінного струму обмеженої потужності. На першому етапі рівень заряджання батареї буде автоматично знижено, щоб не допустити перевантаження. На другому етапі пристрій посилить вихід генератора або берегової лінії живлення за рахунок потужності, що відбирається у батареї.
Віртуально безмежна потужність при паралельній роботі Для досягнення більш високої потужності на виході можна підключати паралельно до 6 пристроїв Quattro. Можлива також робота в конфігурації розщепленої фази або трифазної.
Основні атрибути | |
---|---|
Виробник | Victron Energy |
Країна виробник | Нідерланди |
Тип робочої величини | Потужність |
Номінальна вхідна напруга | 48 В |
Номінальний струм | 70 А |
Частота | 50 Гц |
Номінальна вихідна напруга | 220~240 В |
Номінальна потужність | 12000 Вт |
Допустима пікова потужність | 15000 Вт |
Захист від перевантажень | Так |
Захист від перегріву | Так |
Захист від короткого замикання | Так |
Кількість фаз живлення | 1 |
Стан | Новий |
Максимальна потужність | 12000 Вт |
Сонячна батарея | Так |
Габаритні розміри | |
Довжина | 470 мм |
Ширина | 350 мм |
Висота | 280 мм |
Вага | 46 кг |
Користувальницькі характеристики | |
Потужність інвертор | 11-15кВт |
- Ціна: 239 558 ₴
