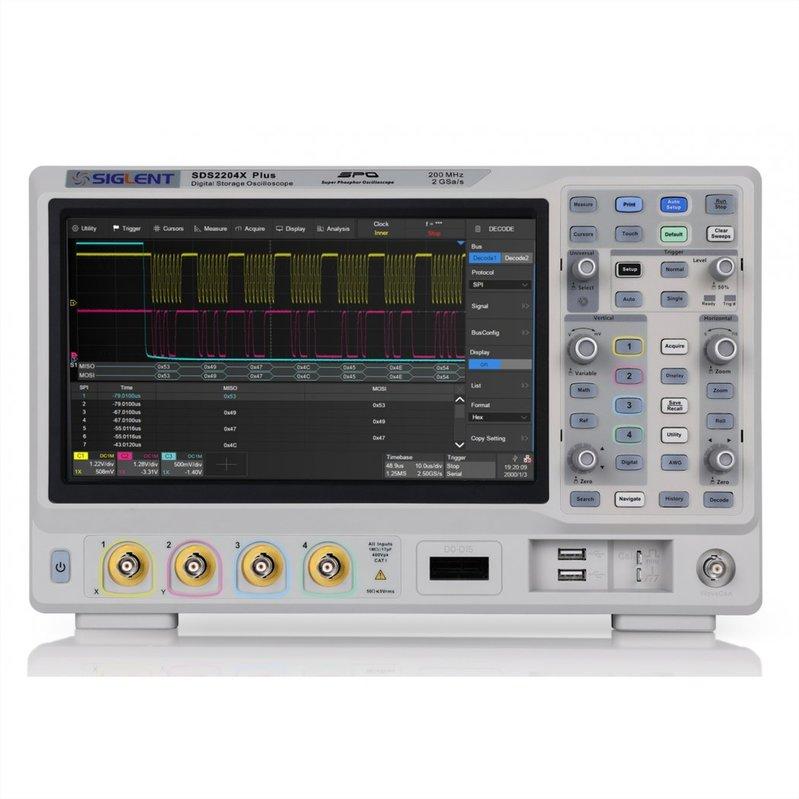

Цифровий осцилограф SIGLENT SDS2204X Plus

SIGLENT SDS2204X Plus — це настільний 4-канальний фосфорний цифровий осцилограф зі смугою пропускання 200 МГц, частотою дискретизації 2 ГВиб/с, максимальною глибиною пам'яті 200 МБ і 10-дюймовим дисплеєм. SIGLENT SDS2204X Plus використовує технологію фосфорних осцилографів нового покоління (SPO). Максимальна швидкість захоплення осцилограм — 120 000 осц/с (стандартний режим) і 500 000 осц/с (режим сегментованої вибірки). Пристрій підтримує 256 рівнів цифрової градації та режимів зображення колірної температури. Осцилограф використовує інноваційну цифрову систему запуску з високою чутливістю й низьким рівнем фонового шуму. Особливості Технологія фосфорних осциллографів нового покоління (SPO). Швидкість захоплення осцилограм до 120 000 осц/с у стандартному режимі та до 500 000 осц/с у режимі сегментованої вибірки. Підтримує 256 рівнів цифрової градації та режимів зображення колірної температури. Цифрова система запуску. Інтелектуальний запуск: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video (підтримка HDTV). Запуск і декодування за послідовною шиною, підтримка протоколів l2C, SPI, UART, CAN, LIN (стандартно) і CAN FD, FlexRay, l2S, і MIL-STD-1553B (опціонально). Низький рівень фонового шуму, підтримує від 0,5 мВ/діл до 10 В/діля шкали напруги. Режим сегментованої пам'яті, що розділяє максимальну довжину запису на кілька сегментів (до 90 000) відповідно до умов запуску, заданих користувачем. Функція записування осцилограм в історію (макс. довжина запису осцилограм — 90 тис кадрів). 50+ типів автоматичних вимірювань, підтримання підрахунку статистики із Оливною. Інструменти обробки та аналізу даних: Search, Navigate, Mask Test, Bode plot, Power Analysis (опціонально) і Counter. Математичні операції з осциллограмами (БПФ, +, -, ×, ÷, d/dt, | dt, ≥, середнє значення, ERES і редактор формул). Широкий вибір інтерфейсів: USB 2.0 Host × 2, USB 2.0 Device, LAN, External Trigger, Auxiliary output (TRIG OUT, PASS/FAIL). Підтримка USB-миші та USB-клавіатури. Вбудований вебсервер підтримує віддалений доступ, керування через LAN-порт. Можливість під'єднання генератора сигналів, модуля логічного аналізатора та програмного розширення для аналізу пульсації та перевірки якості електроживлення (опціонально). Технічні характеристики   SDS2102X Plus SDS2104X Plus SDS2204X Plus SDS2354X Plus Смуга пропускання 100 МГц 100 МГц 200 МГц 350 МГц Канали 2 + 1 позашл. 4 + 1 позашл. 4 + 1 позашл. 4 + 1 позашл. Частота дискретизації 2 Гвиб/с (2 канали), 1 Гвиб/с (4 канали) Макс. глибина пам'яті 200 МБ (2 канали), 100 МБ (4 канали) Швидкість захоплення осцилограм 120 000 осц/с (стандартний режим), 500 000 осц/с (режим сегментованої вибірки) Типи запуску Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video, Serial Вертикальна роздільна здатність 8 біт, режим 10 біт (з смугою пропускання 100 МГц) Серійний запуск і декодування стандарт: I2C, SPI, UART, CAN, LIN опціонально: CAN FD, FlexRay, I2C, MIL-STD-1553B Математичні операції 2 індикації БПФ 2 млн точок, +, -, ×, ÷, d/dt, | dt, ≥, середнє значення, ERES і редактор формул Автоматичні вимірювання понад 50 Введення/виведення USB 2.0 Host × 2, USB 2.0 Device, LAN, External Trigger, Auxiliary output (TRIG OUT, PASS/FAIL) Дисплей сенсорний 10,1-дюймовий TFT-ЖК (1024× 600) Габарити 352 × 224 × 111 мм Вага нетто: 3,9 кг брутто: 5,4 кг Відео Інструкція користувача   Завантажити посібник користувача для SIGLENT SDS2204X Plus (англ.). Додаткова інформація   Завантажити додаткову інформацію для SIGLENT SDS2204X Plus (англ.). Комплектація Цифровий осцилограф SIGLENT SDS2204X Plus — 1 шт. USB-кабель — 1 шт. Пасивний щуп — 4 шт. Кабель живлення — 1 шт. Диск із програмним забезпеченням — 1 шт. Керівництво користувача — 1 шт.
