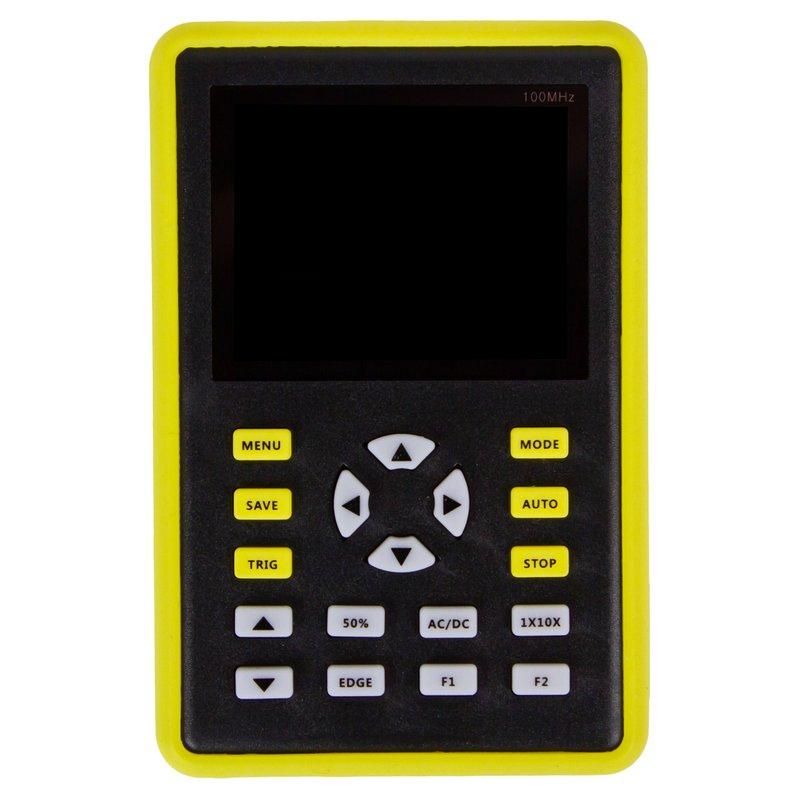

FNIRSI 5012H — це портативний одноканальний цифровий осцилограф. Частота дискретизації 500 МВиб/с, смуга пропускання 100 МГц. Обладнаний кольоровим 2,4-дюймовим TFT-дисплеєм, живиться від вбудованої літієвої батареї 3000 мА·год, яка забезпечує до 8 годин безперервної роботи.
Особливості
Компактність.
Функція післясвічення.
2.4-дюймовий кольоровий екран.
100 МГц аналоговий вхід, 500 МВиб/с, частота дискретизації (1X = 5 МГц, 10X = 100 МГц).
Потужний файловий менеджер: підтримка перегляду та видалення ескізів тощо.
До 12 параметрів вимірювання: за напругою VPP, VP, Vmax, Vmin, Vavg, Vrms, частотні, Duty +, Duty-, Time +, Time-, Time.
Функція запуску (одинцева, нормальна, автоматична).
Можливість збереження сигналів натисканням на одну кнопку.
Функція автоматичного вимірювання.
Вбудована пам'ять 64 МБ, максимальне зберігання 2000 сигналів.
Функція паузи дає змогу в будь-який момент заморозити сигнал.
Функція регулювання яскравості екрана.
Вбудований перезаряджуваний літієвий акумулятор 3000 мА·год, що забезпечує до 8 годин безперервного використання.
Протиковзний силіконовий чохол.
Технічні характеристики
Кількість каналів
1
Смуга пропускання
100 МГц
Частота дискретизації
500 МВиб/с
Глибина записування
128 Кб
Вхідні параметри
Режими входу
DC, AC
Вхідний імпеданс
1 МОм, 25 пФ
Коефіцієнт поділу стандартних пробників
1 Х, 10 Х
Максимальна вхідна напруга
80 В (1 X), 800 В (10 Х)
Горизонтальна розкрутка
Коефіцієнт розгортання
50 с/дел — 6 нс/год
Вертикальна розкрутка
Коефіцієнт розгортання
50 мВ/діл — 100 В/год
Час наростання
< 3 нс
Вертикальна роздільна здатність
8 бит
Точність напруги
± 2%
Точність частоти
± 0,01%
Система синхронізації
Режими синхронізації
автоматичний, нормальний, одноразовий
Режим тригера
по фронту (рятувальному або нарослу)
Система вимірювання
Автоматичні вимірювання
VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time-
Курсорні вимірювання
XY, тригер Y
Загальні характеристики
Дисплей
кольоровий TFT-дисплей, 2.4 дюйма, 320 × 240 пікселів
Живлення
вбудована літієва батарея 3000 мА·год, 8 годин безперервної роботи
Інтерфейс
Micro-USB
Вбудована пам'ять
64 МБ
Габарити
144 × 74 × 33 мм
Вага нетто
388 г
Інструкція користувача
Завантажити посібник користувача для FNIRSI 5012H (англ.).
Комплектація
Цифровий осцилограф FNIRSI 5012H — 1 шт.
Вимірювальний щуп — 1 шт.
Кабель micro-USB — 1 шт.
Інструкція користувача (англ.) — 1 шт.
Сумка для зберігання та перенесення — 1 шт.
Характеристики
Основні | |
---|---|
Виробник | Fnirsi |
Інформація для замовлення
- Ціна: 3 782,52 ₴
