Портативний цифровий осциллограф FNIRSI 150

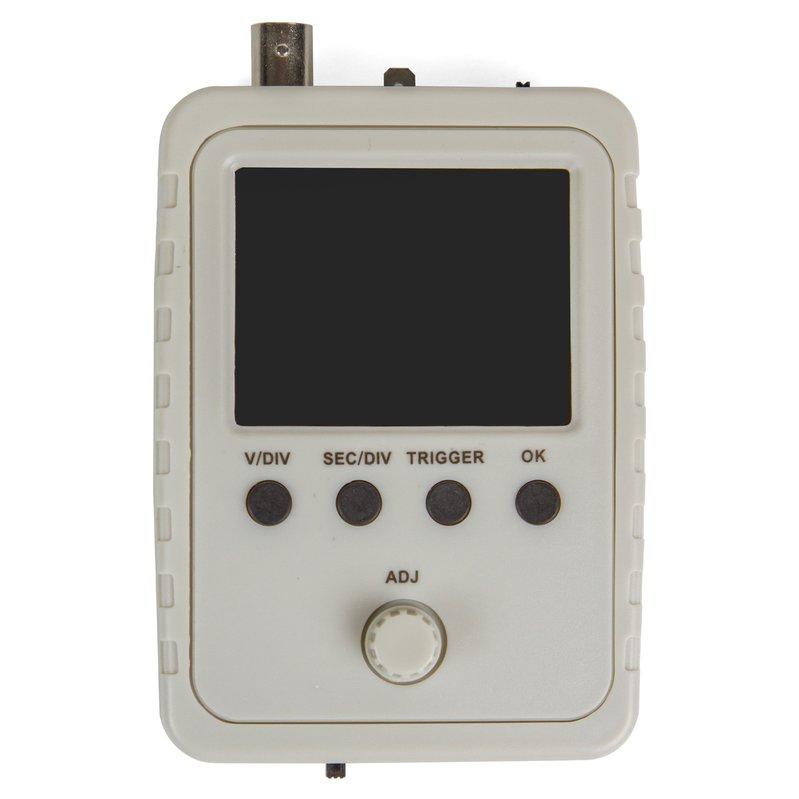

FNIRSI 150 — це цифровий портативний осцилограф, вага якого становить усього 100 г. FNIRSI 150 використовується для зображення осцилограм, вимірювання частоти, періоду та зниженості сигналу, а також для вимірювання декількох типів напруги. Осцилограф обладнаний 2,4-дюймовим TFT-дисплеєм із яскравим підсвічуванням. Особливості Компактність і точність вимірювань. На передній панелі осцилографа розташовані чотири кнопки й ручка енкодера: V/DIV — налаштування вертикальної розгортки; SEC/DIV — настроювання горизонтальної розгортки; TRIGGER — налаштування режиму та типу синхронізації; OK — режим HOLD, увімкнення/вимкнення вимірів; ADJ — зміна обраного параметра. Використовується для діагностики та налагодження аудіопідсилювачів, автомобільних датчиків, імпульсних блоків живлення. Технічні характеристики Кількість вимірювальних каналів 1 Ширина смуги вхідного сигналу 0 - 200 кГц Чутливість по вертикалі 5 мВ/діл — 20 В/год Максимальна похибка вимірювання амплітуди 5% Роздільна здатність АЦП 12 бітів Вхідний опір 1 МОм Вхідна напруга макс 50 В Режим входу DC, AC, GND Максимальна частота вибірок у реальному часі 1 Мвиб/с Розвертка 10 мкс/роб — 500 с/дел Довжина буфера пам'яті 1024 вибірки Режими вимірювання автоматичний, нормальний, одиничний імпульс Тригер синхронізації фронт / спад Положення тригера 1/2 розміру буфера Дисплей TFT, 320 × 240 (2,4 дюйма) кольоровий Напруга живлення 9 В DС Споживаний струм 120 мА Габаритні розміри 115 × 75 × 22 мм Вага (без кабелів і блока живлення) 100 г Комплектація Портативний цифровий осциллограф FNIRSI 150-1 шт. Вимірювальний щуп — 1 шт. Інструкція — 1 шт. Блок живлення до комплекту не входить.
