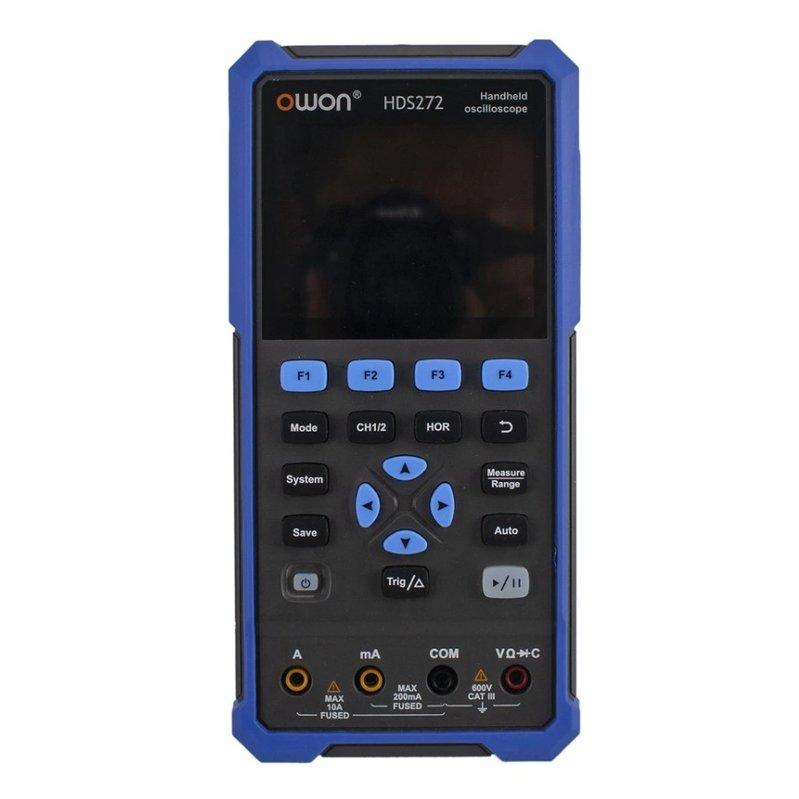

Цифровий осцилограф OWON HDS272

OWON HDS272 — це портативний двоканальний осцилограф зі смугою пропускання 70 МГц, частотою дискретизації 250 МВБ/с, обсягом пам'яті 8 кБ і 3,5" РК-дисплеєм. Прилад обладнаний вбудованим мультиметром на 20 000 відрахунків, за допомогою якого можна виміряти напругу, струм, опір, ємність, провідність, а також протестувати діоди. Завдяки висококонтрастному РК-дисплею з високою роздільною здатністю, осцилограф можна використовувати на відкритому повітрі. Особливості Два канали. Смуга пропускання: 70 МГц, частота дискретизації: 250 МВиб/с. Прилад 2 в 1: осцилограф + мультиметр. Функції мультиметра: напруга, струм, опір, місткість, тест діодів і провідність. 3,5-дюймовий кольоровий висококонтрастний РК-дисплей із високою роздільною здатністю. Акумуляторна батарея 18650 зі споживаною потужністю ≤3 Вт забезпечує до 6 годин безперервної роботи. Інтерфейс USB Type-C, підтримка команд SCPI. Функція самокалібрування. Технічні характеристики Осцилограф Канали 2 Смуга пропускання 70 МГц Частота дискретизації 250 МВиб/с Режими вибірки пряма вибірка, пікові вимірювання Обсяг пам'яті 8 кБ Запис осцилограм 10000 осцилограм/сек Режими входу DC, AC, GND Вхідний імпеданс 1 МОм ± 2%, паралельно з 16 ПФ ± 10 ПФ Коефіцієнт поділки 1X, 10X, 100X, 1000X, 10000X Макс. вхідна напруга 400 В (DC + AC, PK-PK, вхідний опір 1 МОм; коефіцієнт поділу 10:1) Обмеження смуги пропускання 20 МГц Горизонтальна шкала 5 нс/дел-1000 с/дел, крок 1-2-5 Вертикальна чутливість 10 мВ/дел-10 В/роб Вертикальна роздільна здатність 8 бит Тип запуску Edge Режими запуску одиничний, звичайний, автоматичний Автоматичні вимірювання період, частота, середній, пік-пік, мінімум, максимум Курсорні вимірювання амплітудні, тимчасові, dT, dV Мультиметр Роздільна здатність 20000 відрахунків Функції вимірювання постійна напруга 0,01 мВ — 1000 В (±0.5% + 5) змінна напруга 0,01 мВ - 750 В (±0.8% + 5) постійний струм 10 мкА - 10 А (±0.8% + 2) змінний струм 10 мкА - 10 А (±1% + 5) опір 0,01 Ом - 100 МОм (±0.8% + 3) місткість 1 пФ - 2 мФ (±3% + 10) тестування діодів 0-2 В провідність Вхідний опір 10 МОм Максимальна вхідна напруга AC 750 В, DC 1000 В Максимальний вхідний струм DC: 10 А; AC: 10 А Загальні характеристики Дисплей 3,5-дюймовий РК Інтерфейс USB Type-C Габарити 198 мм × 96 мм × 38 мм Вага 600 г Інструкція користувача   Завантажити посібник користувача для OWON HDS272 (англ.). Комплектація Цифровий осцилограф OWON HDS272 — 1 шт. Вимірювальні щупи для осцилографа — 1 компл. Вимірювальні щупи для мультиметра — 1 компл. USB-кабель — 1 шт. Блок живлення — 1 шт. Сумка для зберігання та перенесення — 1 шт. Керівництво користувача — 1 шт.
