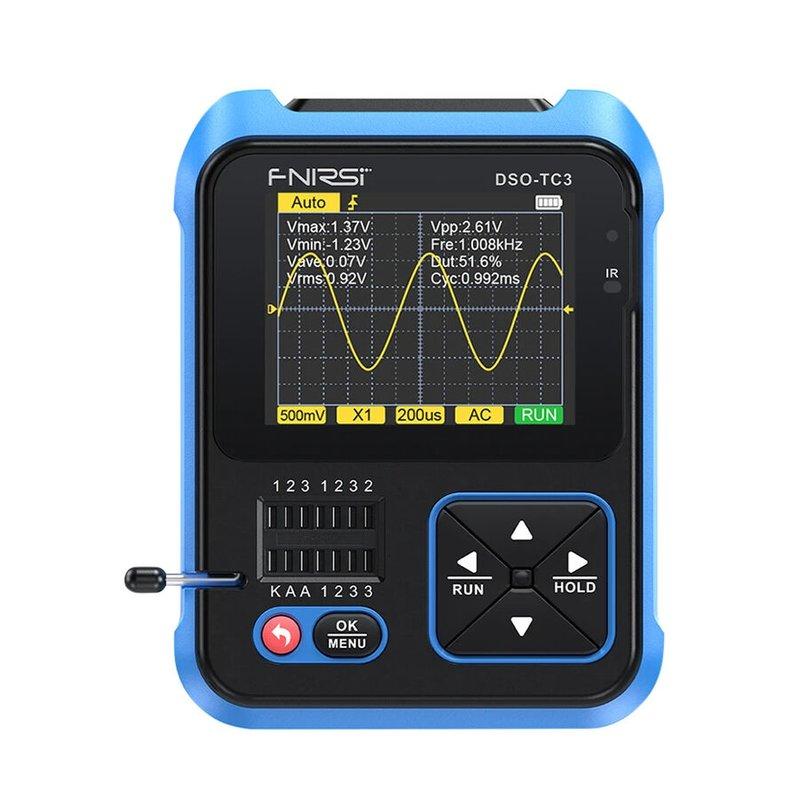

Цифровий осцилограф + тестер компонентів + генератор сигналів 3 в 1 FNIRSI DSO-TC3

FNIRSI DSO-TC3 — це універсальний компактний пристрій, що поєднує функції цифрового осцилографа, що вимірює сигнали напругою до 400 В, з повною функцією запуску (автоматичний, одиночний, звичайний) і смугою пропускання 500 кГц і частотою дискретизації 10 Мвиб/с; тестера електронних компонентів, який може продзвонатички ланцюга та вимірювати напругу, температуру та вологість, а також декодування інфрачервоного випромінювання, а також вбудованого генератора сигналів ШІМ/ГПС з амплітудою 3,3 В, здатного генерувати 6 форм сигналів. Завдяки невеликому розміру, легкій вазі та портативності FNIRSI DSO-TC3 являє собою першокласний інструмент налагодження в польових умовах. Особливості Пристрій 3-в-1, що об'єднує в собі цифровий осцилограф, тестер електронних компонентів і генератор сигналів ШІМ/ГПС; Осцилограф має частоту дискретизації в реальному часі 10 Мвиб/с і смугу пропускання 500 кГц; Завдяки повній функції запуску (одиничний, звичайний, автоматичний), його можна використовувати як для періодичних аналогових сигналів, так і для аперіодичних цифрових сигналів; Вимірює сигнал напруги до ±400 В; Завдяки ефективному автоматичному режиму, що активується натисканням однієї кнопки, виміряні форми сигналів можуть відбиватися без складного настроювання; У режимі генератора сигналів FNIRSI DSO-TC3 може генерувати 6 типів сигналів: синусоїдний, прямокутний, імпульсний, трикутний, пилоподібний, постійного струму; Автоматичне виявлення і вимірювання різних транзисторів, включно з NPN, N-канальними та P-канальними польовими транзисторами, перехідними польовими транзисторами, діоди, подвійними діодами, тирисаторами тощо, а також резисторами, котушками індуктивності, конденсаторами, польовими, полірунами транзистори тощо; Автоматичне визначення полярності виводів; Автоматичне сканування кодів інфрачервоних протоколів, продзвінка ланцюга, вимірювання вхідної напруги 0-40 В, вихід ШІМ, вимірювання діодів 0-32 В, вимірювання температури та вологості тощо; Технічні характеристики Осцилограф Частота дискретизації в реальному часі 10 Мвиб/с Аналогова смуга пропускання 500 кГц Вхідний опір 1 МОм Режим входу AC/DC Діапазон тестової напруги 400 В Вертикальна чутливість (×1) 10 мВ/діл ~ 10 В/год Діапазон горизонтальної розгортки 10 мкс/діл ~ 500 с/дел Режими запуску Автоматичний/ Звичайний/Бузковий Типи запуску За фронтом, що росте/Попадільному фронту Заморозка сигнала Да Автоматичні вимірювання Максимум, мінімум, середнє значення, середньоквадратичне значення, пік-пік, частота, період,  коефіцієнт заповнення Тестер компонентів Категорія Діапазон Характеристики Тріод β в межах від 10 до 600 збільшення hfe, напруга база-емітер Ube, Ic/Ie, зворотний струм відсічення, колектор-емітер Iceo, Ices, пряме падіння напруги на захисному діоді Uf Діод пряме падіння напруги <4,5 В пряме падіння напруги, місткість переходу, зворотний струм витоку Стабілітрон 0,01 В ~ 4,5 В (витривала зона 1-2-3) пряме падіння напруги, зворотна напруга пробою 0,01 В ~ 24 В (витривала зона К-А-А) зворотна напруга пробою Польовий транзистор JFET місткість затвора Cg, струм стока Id за Vgs, пряме падіння напруги на захисному діоді Uf IGBT струм стоку Id за Vgs, пряме падіння напруги на захисному діоді Uf MIOSTET напруга увімкнення Vt, ємність затвора Cg, опір стік-витоку Rds, пряме падіння напруги на захисному діоді Uf SCRS напруга увімкнення <5 В, струм спрацьовування затвора <6 мА напруга затвора Семістор Місткість 25 пФ ~ 100 мФ місткість, коефіцієнт втрат Vloss Опір 0,01 Ом ~ 50 МОм опір Індуктивність 10 мкГн ~ 1000 мкГн індуктивність, опір DC Батареї 0,1 В ~ 4,5 В напруга, позитивна та негативна полярність Вхідна напруга 0 ~ 40 В напруга Датчик DS18B20 0 - 85°C температура Датчик DHT1 0 - 60°C / 5 - 95% вологість Декодування сигналів інфрачервоного пульта дистанційного керування NEC протокол інфрачервоного керування зображення коду користувача та коду даних, а також зображення відповідної інфрачервоної хвилі Генератор сигналів Синусоїдний 1 - 10 кГц / 0 - 3,3 В / 50% Прямокутний 1 - 100 кГц / 3,3 В / 50% Імпульсний 1 - 100 кГц / 3,3 В / 0 - 100% Трикутний 1 - 10 кГц / 0 - 3,3 В / 50% Пилоподібний 1 - 10 кГц / 0 - 3,3 В / 0 - 100% Постійного струму 0 - 3,3 В Загальні характеристики Дисплей 2,4-дюймовий кольоровий TFT-екран зі світлодіодною підсвіткою Живлення літієва акумуляторна батарея ємністю 1500 мА·год Заряджання USB Type-C (+5 В) Габарити 110 мм × 76 мм × 30 мм Вага 300 г Комплектація FNIRSI DSO-TC3 — 1 шт. Щуп для тестування компонентів — 3 шт. Щуп із роз'ємом MCX із затискачем типу крокодила — 1 шт. Кабель живлення Type-C — 1 шт. Пакувальна коробка — 1 шт. Інструкція користувача — 1 шт.
