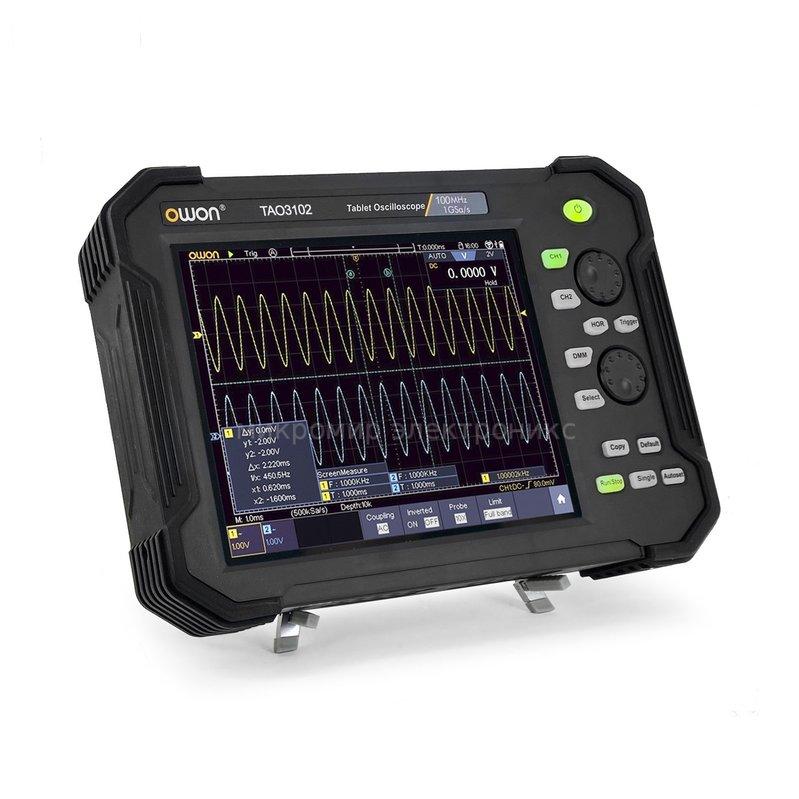

Цифровий осцилограф OWON TAO3102 Wi-Fi

OWON TAO3102 WIFI — це двоканальний цифровий осцилограф у формі планшета зі смугою пропускання 100 МГц, частотою дискретизації 1 Гвиб/с, обсягом пам'яті 40 Мб, обладнаний великим кольоровим сенсорним 8-дюймовим РК-дисплеєм із роздільною здатністю 800 × 600 пікселів і WiFi модулем. Осцилограф має вбудований частотомір і цифровий мультиметр з автоматичним вибором діапазону, що вимірює напругу, струм, опір, а також перевіряють діоди. Особливості Двоканальний осциллограф + мультиметр Смуга пропускання: 100 МГц; частота дискретизації: 1 Гвиб/с Виготовлений на базі 8-бітного АЦП Довжина записування: 40 МБ, швидкість захоплення осцилограм: 45000 осцилограм/сек Низький рівень фонового шуму 8-дюймовий мультисенсорний РК-дисплей із високою роздільною здатністю 800 × 600 Інтуїтивно зрозумілий інтерфейс Підтримка SCPI і LabVIEW Декодування: I2C, SPI, RS232 і CAN (опціонально) Інтерфейси: USB-host, USB-device, USB-порт для PictBridge, LAN Wi-Fi модуль і програмний пакет підтримки WiFi модуля для обміну даними Технічні характеристики Осцилограф Смуга пропускання 100 МГц Частота дискретизації 1 Гвиб/с Вертикальна роздільна здатність (A/D) 8 бит Час наростання ≤3,5 нс Довжина записування 40 МБ Швидкість захоплення осцилограм 45000 осц/с Горизонтальна розкрутка 1 нс/дел — 1000 с/год, крок 1 — 2 — 5 Канали 2 Дисплей кольоровий 8-дюймовий РК, 800 × 600 пікселів, мультисенсорний Вхідний імпеданс 1 МОм ± 2%, паралельно з 15 пФ ± 5 ПФ Максимальна вхідна напруга 1 МОм ≤ 300 В середньокв. Точність посилення постійного струму ±3% Коефіцієнт поділки 0.001X - 1000X, шаг 1 - 2 - 5 Частота дискретизації/похибка часу реле ±2.5 ч./млн. Режими входу DC, AC, GND Вертикальна чутливість 1 мВ/діл — 10 В/роб (на вході) Типи запуску Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logics, I2C, SPI, RS232 и CAN (опционально) Декодування шини (опція) I2C, SPI, RS232, CAN Режими запуску Авто, нормальний, поодинокий Автоматичні вимірювання Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area Математичні функції ＋, －×, ÷, FFT, FFTrms, інтегровання, диференціювання, корінь квадратний, що визначаються користувачем функції, фільтри (нижних частот, верхніх частот, смугові та ріжекторні) Зберігання осцилограм 100 форм сигналів Інтерфейси USB-host, USB-device, USB-порт для PictBridge, LAN Частотомер є Батарея 7,4 В, 8000 мА·год, 5 год роботи Габарити 270×191×48 мм Вага ок. 1,7 кг Вбудований мультиметр Дисплей 4 ½  розрядів Напруга мВ: 20,000 мВ - 200,00 мВ DCV: 2,0000–1000,0 В ACV: 2,0000–750,0 В Ток ACD: 10,00 А ACA: 10,00 А Опір 200,00 Ом — 100,00 МОм Тестування діодів є Автоматичний вибір діапазону є Інструкція користувача   Завантажити посібник користувача для OWON TAO3102 WIFI (англ.). Комплектація Цифровий осцилограф OWON TAO3102 WIFI — 1 шт. Щупи осцилографічні (1:1/1:10) — 2 шт. Кабель живлення — 1 шт. Токовий модуль — 1 шт. Щупи для мультиметра — 1 к-т USB-кабель — 1 шт. Штатив — 1 шт. Адаптер BNC — 1 шт. CD-диск — 1 шт. Інструкція користувача — 1 шт.
