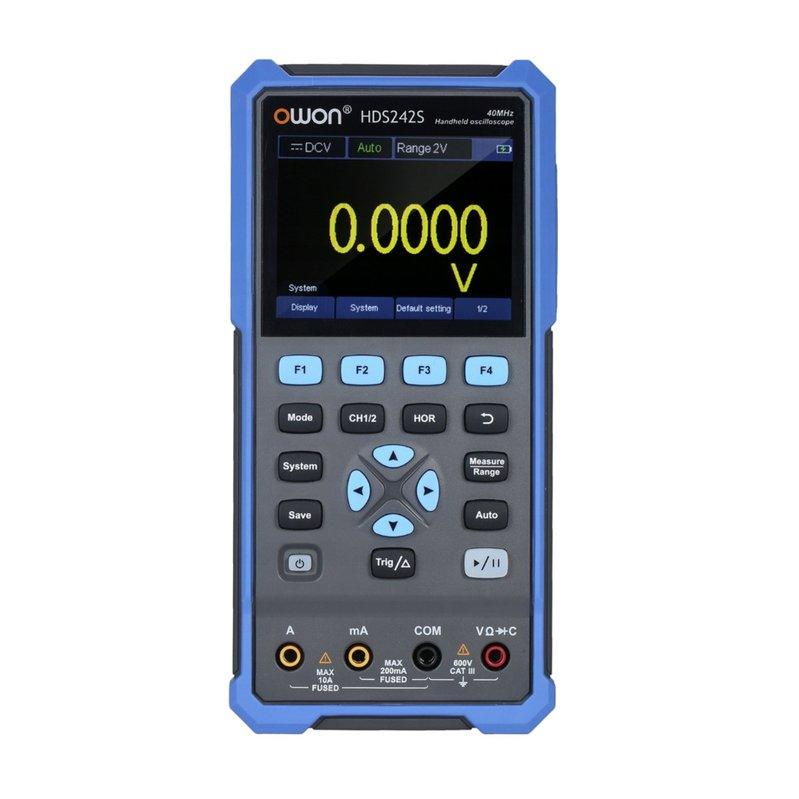

Цифровий осцилограф OWON HDS242S

OWON HDS242S — це портативний двоканальний осцилограф із вбудованим генератором сигналів, зі смугою пропускання 40 МГц, частотою дискретизації 250 МВБ/с, обсягом пам'яті 8 кБ і 3,5" РК-дисплеєм. OWON HDS242S обладнаний вбудованим мультиметром на 20000 відрахунків, за допомогою якого можна виміряти напругу, струм, опір, ємність, провідність, а також протестувати діоди. Завдяки висококонтрастному РК-дисплею з високою роздільною здатністю осцилограф можна використовувати в польових умовах. Особливості Два канали Смуга пропускання: 40 МГц, частота дискретизації: 250 МВиб/с Прилад 3 в 1: осцилограф + вбудований генератор сигналів довільної форми + мультиметр Функції мультиметра: напруга, струм, опір, місткість, тест діодів і провідність 3,5-дюймовий кольоровий висококонтрастний РК-дисплей із високою роздільною здатністю Акумуляторна батарея 18650 зі споживаною потужністю ≤3 Вт забезпечує до 6 годин безперервної роботи Інтерфейс USB Type-C, підтримка команд SCPI Функція автокалібрування Технічні характеристики Осцилограф Канали 2 Смуга пропускання 40 МГц Частота дискретизації 1 канал: 125 МВиб/с 2 канали: 250 МВиб/с Режими вибірки пряма вибірка, пікові вимірювання Обсяг пам'яті 8 кБ Запис осцилограм 10000 осцилограм/с Режими входу DC, AC, GND Вхідний імпеданс 1 МОм ± 2%, паралельно з 16 ПФ ± 10 ПФ Коефіцієнт поділки 1X, 10X, 100X, 1000X, 10000X Макс. вхідна напруга 400 В (DC + AC, PK-PK, вхідний опір 1 МОм; коефіцієнт поділу 10:1) Обмеження смуги пропускання 20 МГц Горизонтальна шкала 5 нс/дел-1000 с/дел, крок 1-2-5 Вертикальна чутливість 10 мВ/дел-10 В/роб Вертикальна роздільна здатність 8 бит Тип запуску Edge Режими запуску одиничний, звичайний, автоматичний Автоматичні вимірювання період, частота, середній, пік-пік, мінімум, максимум Курсорні вимірювання амплітудні, тимчасові, dT, dV Мультиметр Роздільна здатність 20000 відрахунків Функції вимірювання постійна напруга 0,01 мВ — 1000 В (±0.5% + 5) змінна напруга 0,01 мВ - 750 В (±0.8% + 5) постійний струм 10 мкА - 10 А (±0.8% + 2) змінний струм 10 мкА - 10 А (±1% + 5) опір 0,01 Ом - 100 МОм (±0.8% + 3) місткість 1 пФ - 2 мФ (±3% + 10) тестування діодів 0-2 В провідність Вхідний опір 10 МОм Максимальна вхідна напруга AC 750 В, DC 1000 В Максимальний вхідний струм DC: 10 А; AC: 10 А Генератор сигналів довільної форми Частота сигнала Синусоїдний (sine) 0,1 Гц ~ 25 МГц Меандр (Square) 0,1 Гц ~ 5 МГц Лінійний (Ramp) 0,1 Гц ~ 1 МГц Імпульсний (Pulse) 0,1 Гц ~ 5 МГц Експоненціальний (EXP) 0,1 Гц ~ 5 МГц Частота дискретизації 125 МВиб/с Амплітуда 0,01 В пік-пік ~ 2,5 В пік-пік (за 50 Ом) Зміщення постійного струму (високий імпеданс Z) ±(2,5 В – Амплітуда В пік-пік/2) Роздільна здатність за частотою 0,01% Число каналів 1 Глибина сигналу 8 кБ Вертикальна роздільна здатність 14 бітів Вихідний імпеданс 50 Ом Загальні характеристики Дисплей 3,5-дюймовий РК Інтерфейс USB Type-C Габарити 195 мм × 95 мм × 38 мм Вага 505 г Інструкція користувача   Завантажити посібник користувача для осциллографів OWON серії HDS200 (англ.). Комплектація Портативний цифровий осцилограф OWON HDS242S — 1 шт. Вимірювальні щупи для осцилографа — 1 компл. Вимірювальні щупи для мультиметра — 1 компл. USB-кабель — 1 шт. Перехідник — 1 шт. Блок живлення — 1 шт. Сумка для зберігання та перенесення — 1 шт. Керівництво користувача — 1 шт. Запасний запобіжник 2,5 А, 250 В — 1 шт. Посібник із заходів безпеки — 1 шт.
