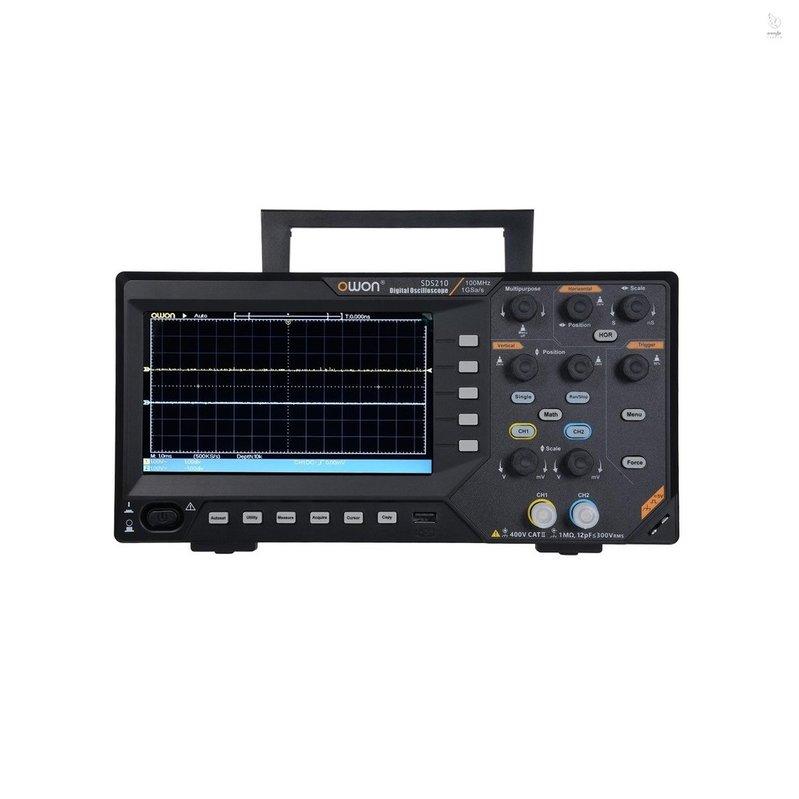

Цифровий осцилограф OWON SDS210

OWON SDS210 — це високопродуктивний 2-канальний цифровий осцилограф із частотою дискретизації 1 Гвиб/с, смугою пропускання 100 МГц і глибиною пам'яті 20 Мт на вимірювання, що забезпечує швидкий і точний аналіз декількох сигналів одночасно. Осцилограф підтримує різні режими збирання даних, включно зі штатним режимом, виявленням піків і функцією усереднення значень, а 7-дюймовий сенсорний дисплей забезпечує чітке та деталізоване зображення сигналів і дає змогу легко масштабувати й переміщати зображення. Особливості Осцилограф має частоту дискретизації в реальному часі 1 Гвиб/с і смугу пропускання 100 МГц; Підтримує 30 автоматичних вимірювань форми сигналу та курсорові вимірювання; Аналіз спектра сигналу за допомогою швидкого перетворення Фур'є (БПФ), яке перетворює сигнали з тимчасової зони на частотні компоненти, допомагаючи вимірювати гармоніки, спотворення, шум і вібрацію в системі; Вбудований високоточний 6-розрядний частотомір; 2 USB-роз'єми: USB-роз'єм на передній панелі дає змогу експортувати результати вимірювань і тестів на USB-накопичувач, а USB-роз'єм на задній панелі призначений для експорту даних на ПК або моніторингу роботи осцилографа безпосередньо через ПК; Підтримка зв'язку з ПК через інтерфейс USB, функцій SCPI та LabVIEW; Система пасивного охолодження: завдяки тому, що немає вентилятора, осцилограф має надзвичайно низький рівень шуму; Програмне забезпечення для ПК для віддаленого керування приладом і вторинної розробки. Технічні характеристики   Модель SDS210 SDS210S SDS215 SDS215S SDS220 SDS220S   Осцилограф Смуга пропускання 100 МГц 150 МГц 200 МГц Кількість каналів 2 Частота дискретизації макс. 1 Гвиб/с Режими вибірки Стандартний, виявлення піків, усереднення Режими входу Змінний струм (AC), постійний струм (DC), земля (GND) Вхідний імпеданс 1 МОм ± 2%, паралельно 20 ПФ ± 5 ПФ Коефіцієнт поділки 1×, 10×, 100×, 1000× Довжина записування 20 М Горизонтальна шкала 2 нс/діл. — 1000 с/діл., крок 1-2-5 Вертикальна чутливість 2 мВ/діл. ~ 10 В/діл. Автоматичні вимірювання Час (Period), частота, середнє значення, пік-пік (PK-PK), середньоквадратичне значення (RMS), максимум, мінімум, верхнє/нижнє значення (Top/Base), амплітуда, викид напруги за/до фронту (Overshoot/Preshoot), час наростання/спада, тривалість позитивного/викреслювального імпульсу (+PulseWidth/PulseWidth), позитивна/від'ємна поважність (+Duty Cycle/-Duty Cycle), затримка A→B (Delay A→B), середньоквадратичне значення циклу (Cycle RMS), курсорове значення циклу (Cursor RMS), коефіцієнт заповнення екрана (Screen Duty), фаза (Phase), підрахунок позитивних/відповідних імпульсів (+PulseCount/-PulseCount), підрахунок нарослих/випадкових фронтів (RiseEdgeCnt/FallEdgeCnt), площа (Area), площа циклу (Cycle Area) Математичні функції ＋, －, ×, ÷, БПФ Зберігання сигналів 16 сигналів Тип тригера По фронту, відео Інтерфейс USB-хост/пристрій Частотомер 6-розрядний   Генератор сигналів   SDS210S SDS215S SDS220S Стандартні сигнали Синусоїдний, прямокутний, пилоподібний, імпульсний, довільної форми Сигнали довільної форми Кардинальний синус, експоненціальне зростання й збування, понад 160 функцій Гауса Макс. вихідна частота 25 МГц Частота сигналів довільної форми 0,1 Гц ~ 5 МГц Частота дискретизації 125 Мвиб/с Амплітуда (за 50 Ом) 0,005 Вп-п ~ 3 Вп-п Діапазон зміщення постійного струму ±(3 В) (високий імпеданс) Кількість каналів 1 Довжина сигналу 8 К Вертикальна роздільна здатність 14 бітів Вхідний імпеданс навантаження 50 Ом   Загальні характеристики Діапазон напруги 100 - 240 В, 50/60 Гц Макс. потужність 15 Вт Дисплей 7-дюймовий РК-дисплей (800 × 480) Габарити 301×152×70 мм Вага 1,2 кг Завантажки Короткий посібник   Завантажити короткий посібник з цифрових осцилографів OWON серії SDS200 (англ.) Посібник з програмування   Завантажити посібник з програмування цифрових осцилографів OWON серії SDS200 (англ.) Інструкція користувача   Завантажити посібник користувача цифрових осциллографів OWON серії SDS200 (англ.) Відео Комплектація Осцилограф OWON SDS210 — 1 шт. Пасивні щупи на 100 МГц — 1 комплект Калібратор щупів — 1 шт. USB-кабель — 1 шт. Мережевий шнур — 1 шт. Короткий посібник — 1 шт.
