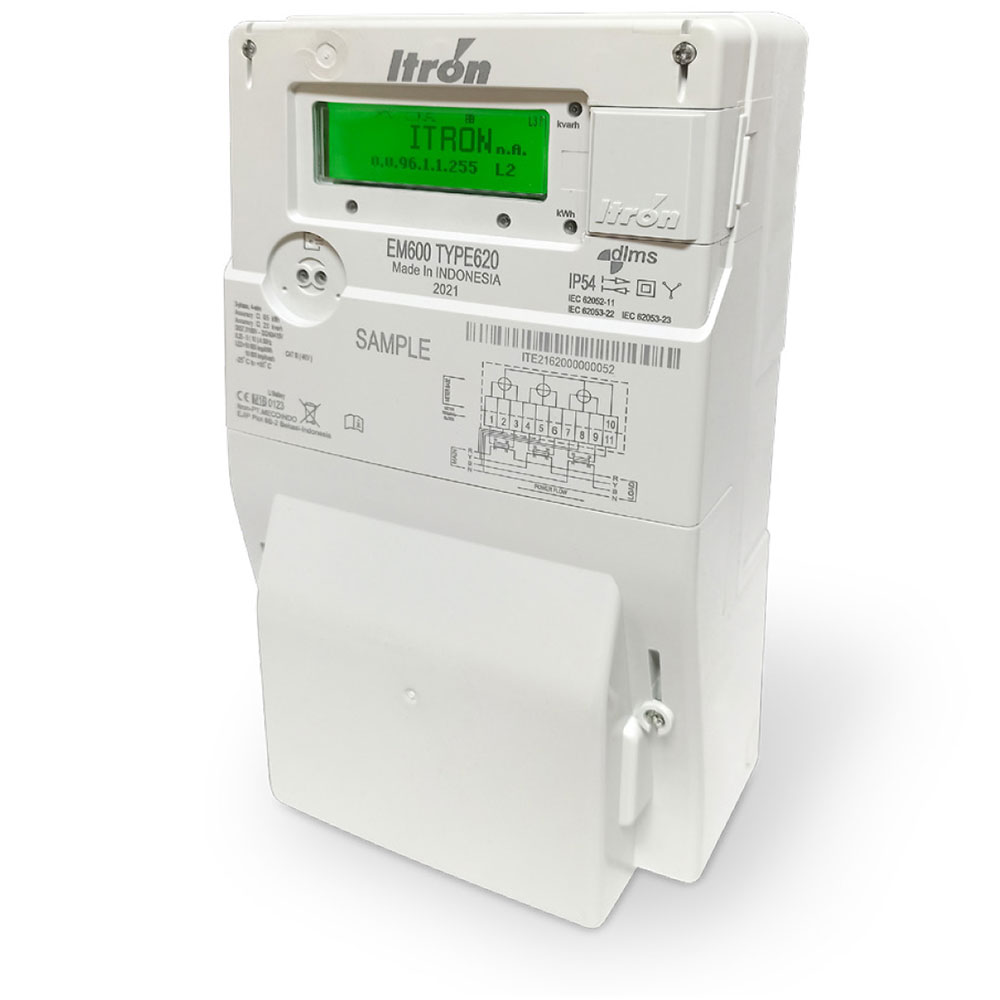

Лічильник Itron EM620 DC кл.т.1, 5(100)А A±,R±, (аналог АСЕ6000)

Лічильник електроенергії ITRON EM620 DC 5(100)A  3*57,7/100..3*277/480В трифазний двонаправлений лічильник активної та реактивної енергії A±,R± (генерація), з прямим підключенням, кл.т. 1.0/2.0, активно-реактивної електроенергії інтелектуальний, багатотарифний, з ІЧ-портом та двома інтерфейсами RS485, індикація режимів роботи, з автоматичним вибором діапазону напруги, високий ступінь захищеності від розкрадань, налаштований на віддалену передачу зареєстрованих даних та оснащений входом.

Трифазний багатофункціональний лічильник електроенергії EM620 C&I виробництва корпорації Itron (Айтрон) раніше Actaris (Актаріс).

Інтелектуальний лічильник електроенергії Itron EM620 C&I – це комерційний та промисловий інтелектуальний електролічильник, розроблений для розкриття можливостей інтелектуальної мережі для великих клієнтів. Підходить для бізнес-застосунків від невеликих магазинів до виробничих підприємств, EM620 пропонує комплексні можливості підключення та інтегрований моніторинг якості електроенергії для підтримки багатьох вимог додатків. Будучи будівельним блоком для більш інтелектуальної енергетичної мережі, лічильники EM620 полегшують перехід до інтелектуальної енергії з гнучкістю, безпекою та можливостями розвитку. Його міцна конструкція витримує несприятливі умови та ізолює лічильники EM620 від середовищ з електромагнітними перешкодами та змінами в мережі.

Захищаючи вашу мережу, Itron EM620 є вбудованим щитом, додає фізичні та цифрові рівні безпеки до вашої електромережі. За своєю конструкцією EM620 поєднує функції виявлення спроб несанкціонованого втручання та відповідного оповіщення операційних центрів. Відповідний стандартам DLMS/COSEM, електролічильник ItronEM620 генерує та передає дані відповідно до найвищих протоколів безпеки.

ФУНКЦІЇ EM620:

Smart-Ready

• Комплексні можливості підключення;
• Відповідність найвищому рівню безпеки;
• Моніторинг якості електроенергії;
• Сумісність із галузевими стандартами;
• Надійність та точність.

Технічні характеристики лічильника електроенергії EM620 DC:

• Робочий діапазон напруги EM620: від 3×57,7В до 3×277/480В;
• Робочий діапазон струмів EM620 прямого включення 5А…100А;
• Тип підключення: 3-х або 4-х провідне включення, спосіб включення програмується;
• Клас точності EM620 прямого включення клас точності 1,0;
• Резервне живлення зі знімною батареєю та внутрішнім суперконденсатором, відповідає IEC62054-21 (5PPM);
• ІЧ-порт до 19200 бод для програмного інструменту;
• Порт RS485 або RS232 до 115200 бод для інтерфейсу модему;
• Порт RS485 до 115200 бод для зчитування даних (наприклад, IHD);
• IP54;
• Виявлення збоїв, провалів, стрибків напруги, вимірювання повного коефіцієнта гармонічних спотворень (THD), до H15;
• 1 реле з блокуванням (5А, 250В змінного струму);
• Виявлення відкриття основної та клемної кришки;
• Виявлення магнітного поля;
• Реєстрація кривих навантажень щодо значень енергії;
• Підсумовування енергій та відображення суматорів;
• Функція RWP (зчитування без живлення), яка дозволяє зчитувати показання лічильника навіть за відсутності живлення.

Вимірювані параметри:
• Активна, реактивна і повна енергія і потужність в одному або двох напрямках;
• Миттєві, мінімальні, максимальні, среднеквадратичные значення частоти, фазових напруг і струмів;
• Максимальне число каналів вимірювань: 10 для енергії і 10 для потужності;
• Моніторинг вторинних ланцюгів і параметрів якості напруги.
Період інтеграції потужності: Програмований: 1,2,3,5,10,12,15,20,30,60 хвилин.
Графіки навантаження: Одночасний запис до 16 (2х8) незалежних каналів, період інтеграції програмується: 1,2,3,4,5,6,10,12,15,20,30,60 і 1440 хвилин.
Глибина зберігання інформації: в залежності від кількості записуваних каналів періоду інтеграції.
Дисплей EM620: Багатосегментний РКІ, програмована послідовність повідомлень.
Комунікаційні інтерфейси EM620:
• 4 керуючих виводу або 4 імпульсних телеметричних виводу;
• Інтерфейс RS-485;
• Оптичний інтерфейс;
Тарифні параметри:
• 8 тарифних ставок
• 16 моментів перемикання в добу
• 24 добових графіка
• 12 сезонів
• 100 окремо програмованих дат виключення
• Автоматичний перехід на літній/зимовий час
Власне споживання в струмових колах: менше 0,1 VA.
Власне споживання в ланцюгах напруги: менше 1,9 VA і 0,7 Вт.
Діапазон робочих температур: -40°С...+75°С.
Відповідність стандартам: МЕК 62052-11, 62053-21-22-23-31-61, 62056-21 (вбудовані годинник), EN 61358, нормативам СЄ.
Стандарти комунікаційного обміну: МЕК 62056-21, RS-485, DLMS-Cosem, МЕК 62056.
Вага: Не більше 1,7 кг
Габарити: 300×165×94 мм

Комунікаційний протокол DLMS/COSEM

Лічильник ACE EM620 зареєстрований в Державному реєстрі засобів вимірювальної техніки, № У1113-06
