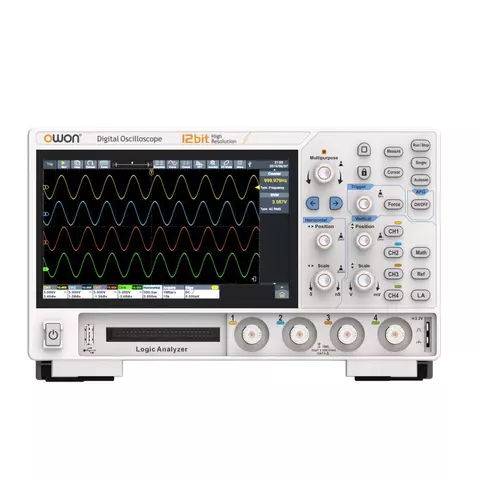

Цифровий осцилограф OWON ADS914A
- В наявності
- Код: 926690
21 802 ₴
Цифровий осцилограф OWON ADS914AВ наявності
21 802 ₴
повернення товару протягом 14 днів за рахунок покупця
OWON ADS914A – це чотириканальний осцилограф зі смугою пропускання 125 МГц, глибиною пам'яті 100 МБ, частотою дискретизації 2 Гвиб/с і вертикальною роздільною здатністю 12 біт. Опціонально може бути оснащений вбудованим 16-канальним логічним аналізатором і одноканальним генератором сигналів довільної форми 30 МГц. Має функції декодування I²C, SPI, RS232/UART, CAN, LIN.
Модель виконана на базі новітньої технології X-Vision II, яка забезпечує швидкість захоплення осцилограм до 700 000 осц/с, низький рівень шумів, глибину пам'яті 100 МБ та високу роздільну здатність. ADS912A підтримує одночасний аналіз аналогових та цифрових сигналів, автоматичний аналіз шин, побудову діаграм Боде та інші функції для виконання завдань у галузі розробки, навчання та досліджень.
Особливості
- Виконує функції осцилографа, частотоміра, вольтметра, аналізатора спектра ШПФ, аналізатора протоколів, генератора сигналів довільної форми (опціонально), 16-канального логічного аналізатора (опціонально)
- Заснований на вдосконаленій архітектурі OWON X-Vision, що забезпечує нижчий рівень шумів, більший обсяг пам'яті і вищу швидкість оновлення.
- Глибина пам'яті 100 MБ, швидкість захоплення осцилограм до 700 000 осц/с
- Вертикальна роздільна здатність 12 біт, вертикальна чутливість 200 мкВ/под-10 В/под
- ШПФ-аналіз з 1 млн. крапок забезпечує точне зображення частотних компонентів
- Функції побудови діаграм Боде (для моделей з генератором довільної форми)
- Підтримка зовнішніх пристроїв (миша та клавіатура), що значно підвищує ефективність
- Удосконалене керування файлами для зручного перегляду, редагування та експорту
- Опціональний бездротовий модуль (Wi-Fi/Bluetooth) підтримує FTP, мережеві принтери, мобільні точки доступу тощо
- Ультратонкий дизайн заощаджує робочий простір
- 7-дюймовий сенсорний екран з підтримкою мультитач
- Опціонально: вбудована літієва батарея 12 В/5000 мАг, що забезпечує приблизно 2 години роботи
Технічні характеристики
| Модель | ADS912A | ADS922A | ADS914A | ADS924A | |
|---|---|---|---|---|---|
| Смуга пропускання (-3 дБ) | 125 МГц | 250 МГц | 125 МГц | 250 МГц | |
| Кількість каналів | 2 | 4 | |||
| Макс. частота дискретизації | 2 Гвиб/с (один канал) 1 Гвиб/с (два канали) 500 Мвиб/с (всі канали) | ||||
| Режими реєстрації | звичайний, піки, висока роздільна здатність, усереднення, сегментований | Точність коефіцієнта посилення за постійним струмом | 3% (≤1 мВ) 2% (≥2 мВ) |
||
| Макс. швидкість захоплення осцилограм | до 700 000 осц/с | Макс. глибина пам'яті | 100 МБ | ||
| Діапазон вертикальної чутливості | 200 мкВ/под-10 В/под | Вертикальна роздільна здатність | 12 біт | ||
| Діапазон частоти вибірки | 1 нс/под - 1000 с/под, крок 1-2-5 | Точність часової розгортки | ±25 ppm (тип.) | ||
| Вхідний опір | 1 МОм ±2%, паралельно з 20 пФ ±5 пФ | ||||
| Коефіцієнт ділення щупа | 1,00 мкX-1,00 MX, крок 1-2-5, підтримка користувацьких налаштувань | ||||
| Типи запуску | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I²C, SPI CAN, LIN | ||||
| Декодування шин | RS232/UART, I²C, SPI, CAN, LIN | ||||
| Автоматичні вимірювання | Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty,-Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓),FRR(A↑-B↑),FRF(A↑-B↓), FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑),LFF(A↓-B↓) | ||||
| Математична обробка сигналів | +, –, *, /, &&, ||, ^, !, інтеграл, похідна, квадратний корінь, функції (Lg / Ln / Exp / Abs / синус / косинус / тангенс), ШПФ, ШПФ середньоквадр., користувацькі функції, цифрові фільтри (НЧ, ВЧ, смуговий, відхилення смуги частот) | ||||
| Частотомір | 6-розрядний максимальна частота відповідає максимальній аналоговій смузі пропускання осцилографа |
||||
| Вольтметр | постійний струм, змінний струм + середньоквадратична напруга (AC+DCrms), змінний струм (ACrms); роздільна здатність: 4 розряди (ACV/DCV) | ||||
| Генератор сигналів довільної форми (опціонально) | |||||
| Макс. вихідна частота | 30 МГц, одиночна | Частота дискретизації | 160 Мвиб/с | ||
| Стандартні форми сигналів | синусоїдальний, прямокутний, пилкоподібний, імпульсний, шум | ||||
| Довільні форми | 28 вбудованих форм | ||||
| Вертикальна роздільність | 14 біт | Частота довільних форм | 1 мкГц ~ 10 МГц | ||
| Довжина довільних форм сигналів | 2-8 тис. точок | Амплітуда | 2 мВпік-пік ~ 10 Впік-пік, 1 мВпік-пік ~ 5 Впік-пік (50 Ом) | ||
| Опір | 50 Ом (тип) | Модуляція | AM, FM, PM, FSK | ||
| Логічний аналізатор (опціонально) | |||||
| Кількість каналів | 16 вхідних каналів (D0–D15) (D0–D7, D8–D15) | ||||
| Діапазон порогових значень | ±20,0 В, крок 10 мВ | Максимальна вхідна напруга | ±40 В пікова, категорія I, короткочасна перенапруга: 800 В пікова | ||
| Мінімальний розмах напруги | 500 мВпік-пік | Вхідний опір | 100 кОм, 8 пФ | ||
| Макс. динамічний діапазон вхідного сигналу | ±30 В + поріг | Вертикальна роздільна здатність | 1 біт | ||
| Загальні характеристики | |||||
| Інтерфейси зв'язку | HDMI, USB-пристрій, USB-хост, тригерний вихід (P/F), LAN | ||||
| Дисплей | 7" (1024×600), ємнісний мультитач | ||||
| Інтерфейси живлення | Type-C (зовнішній повербанк має забезпечувати 12 В/4 А) підтримка літієвої батареї 12 В/5000 мАг (опціонально) |
||||
| Габарити (Ш × В × Г) | 260 мм × 160 мм × 78 мм | ||||
| Вага | ≈1,5 кг (без опаковання) | ||||
Характеристики
| Основні | |
|---|---|
| Виробник | OWON |
| Стан | Новий |
| Тип | Цифровий |
| Вага | 2 кг |
| Гарантійний термін | 12 міс |
Інформація для замовлення
- Ціна: 21 802 ₴
