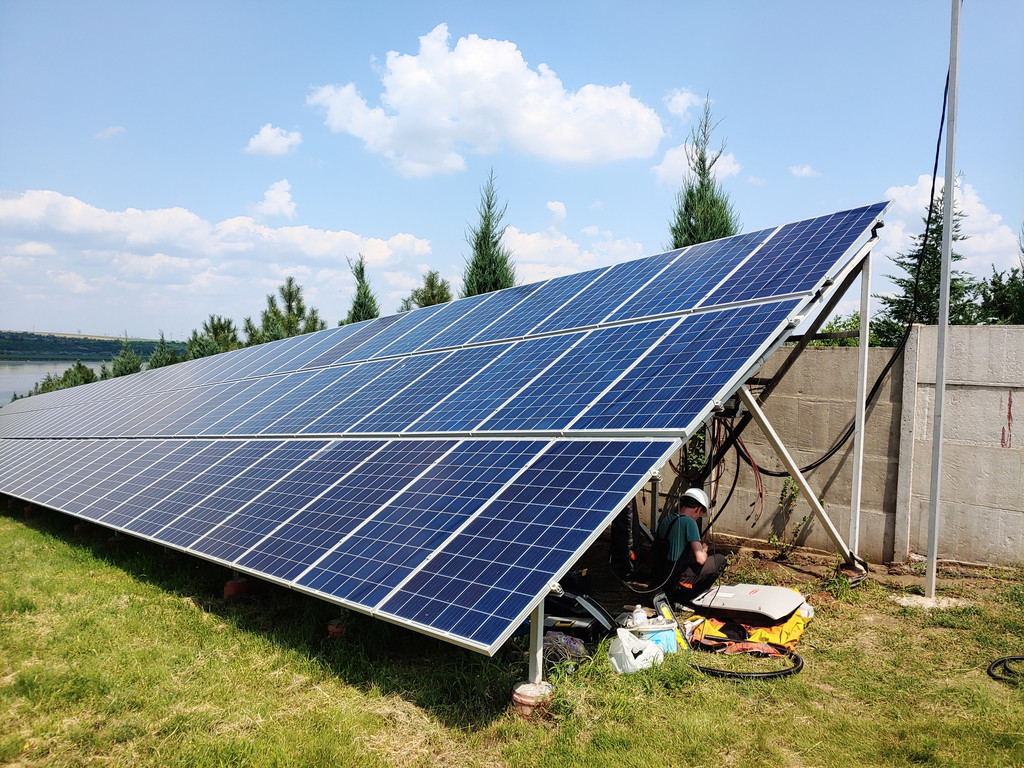

СЕРВИС НАЗЕМНОЙ СЭС 30 КВТ с. Балованое и наращивание мощности ФЭМ

1. Протянута клемная колодка инвертора, были не дотянуты на 65-70%  группы AC и DC.

2. Перенесён кабель СИП с земли на опоры. Выполнена перепрокладка кабеля СИП по забору С упаковкой в гофру 40мм с UV защитой, с переходом на опоры.

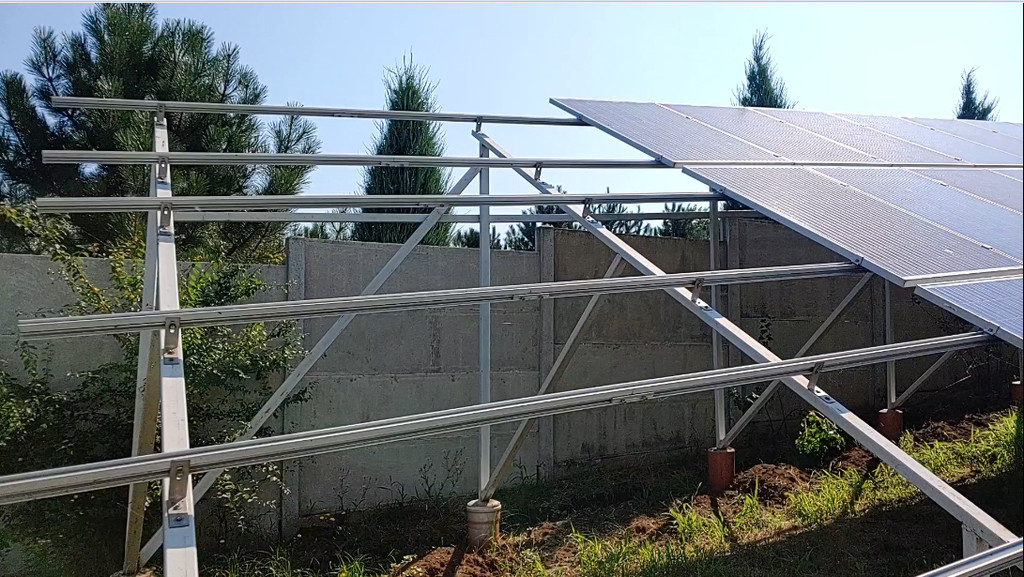

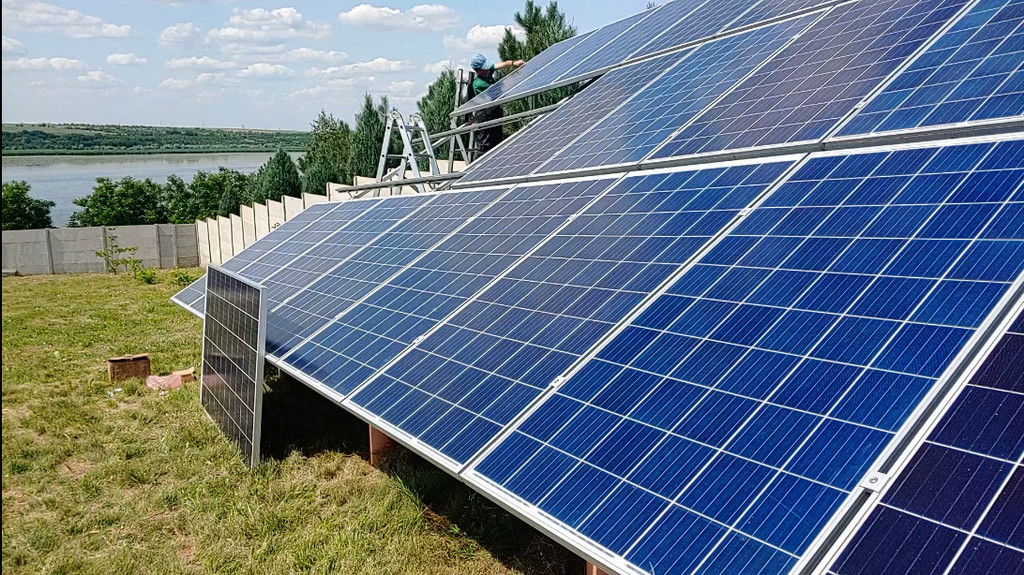

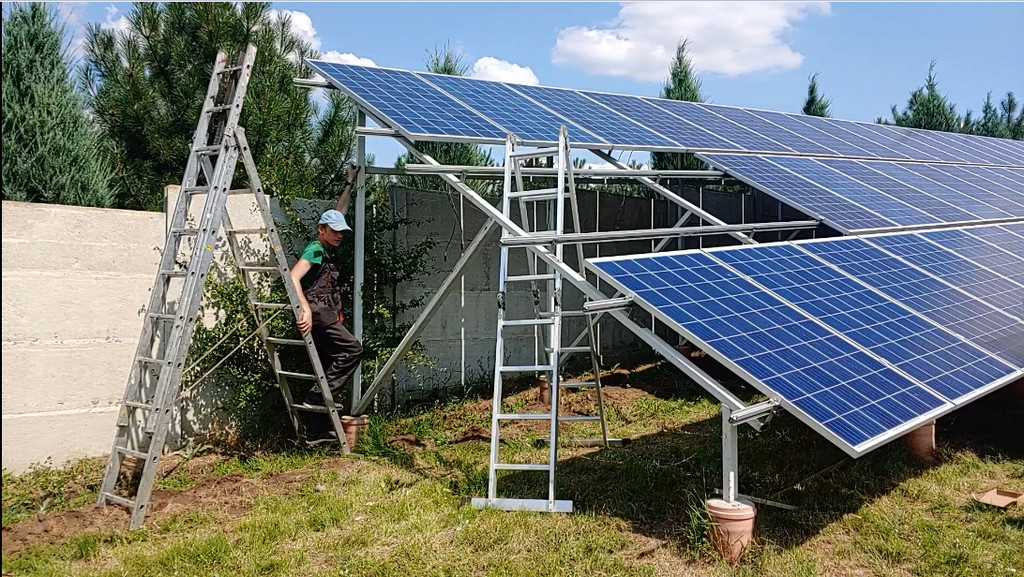

3. Приступив к добавлению 9ФМ, было обнаружено, что поле состоит из фотомодулей с разным профилем 40мм и 35мм. Причём собраны на 40мм межпанельных прижимах, а противоположная сторона панели с 35мм профилем, на 35мм прижиме. Из-за чего происходит перекос граничного фотомодуля 35мм(на фото). В связи с этим было принято решение, перенести 40мм в ряд к 40мм ФМ, а новые 35мм установить на их место устранив таким образом, вышеизложенные недостатки, заодно избавиться от подкладок посторонних предметов под профиль ФэМ. Итог: выполнена не плановая ротация ФМ 40мм с 35мм. перенесено 4шт. 40мм старых ФМ на новые места установки.

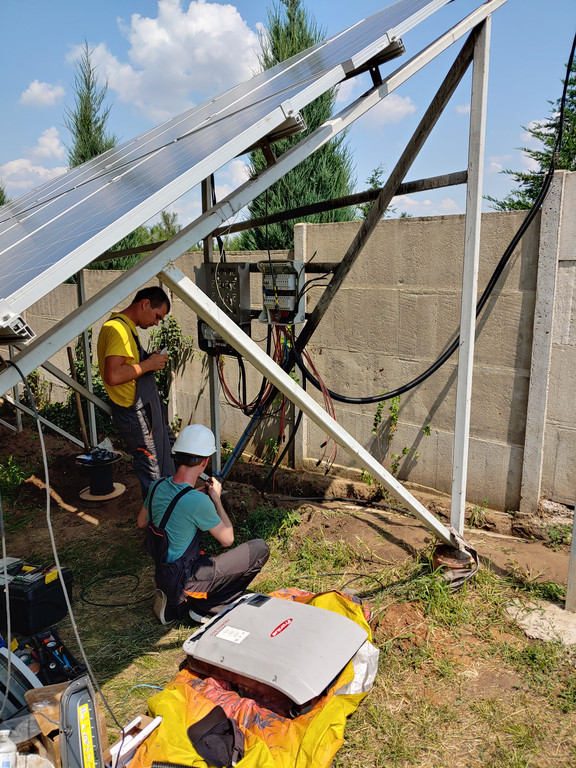

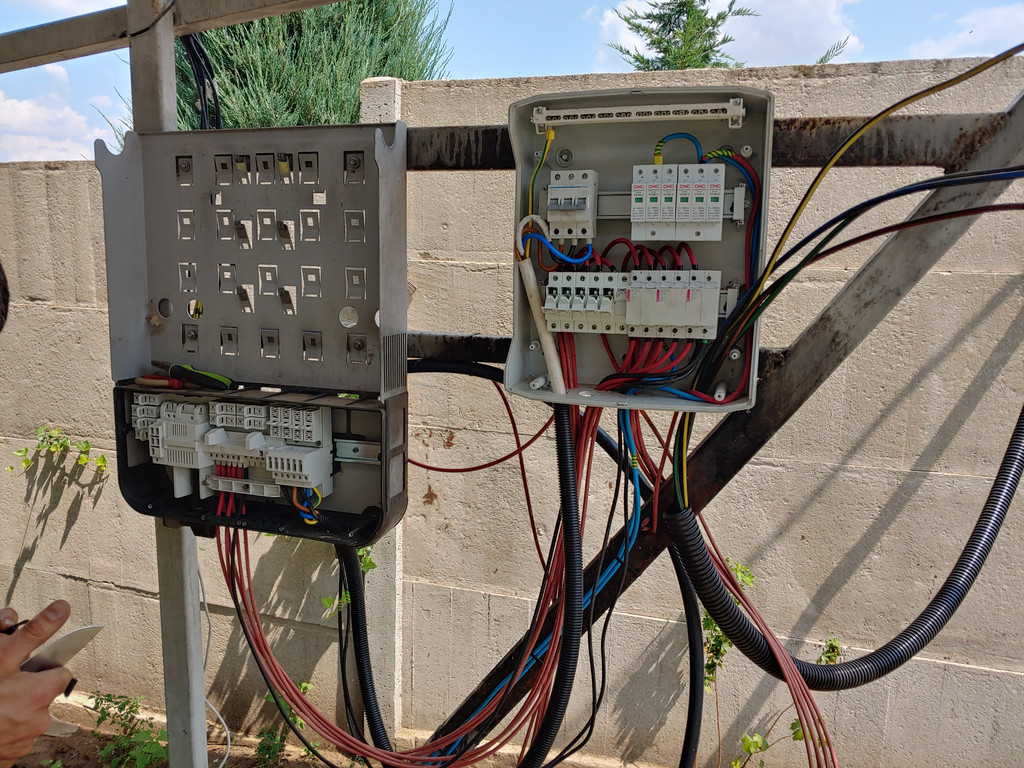

4. В систему добавлен отсутствующий щит защиты АС включающий в себя автомат 50А, УЗИП АС 4Р, УЗО 4Р 63А 30мА

5. Установлены УЗИПы DC 2шт

6. Предохранители установлены 7шт. По 6шт на каждый полюс. Итого 12шт.

7. DC плавкие вставки проверка — норма, все исправны.

8. Выполнена перекоммутация всего поля, было 5 стрингов, стало 6 стрингов.

9. Произведена установка трубчатых наконечников, где они отсутствовали, так же переопрессовка установленных, так как наконечники проводов были изначально не были опрессовываны инсталятором вообще.

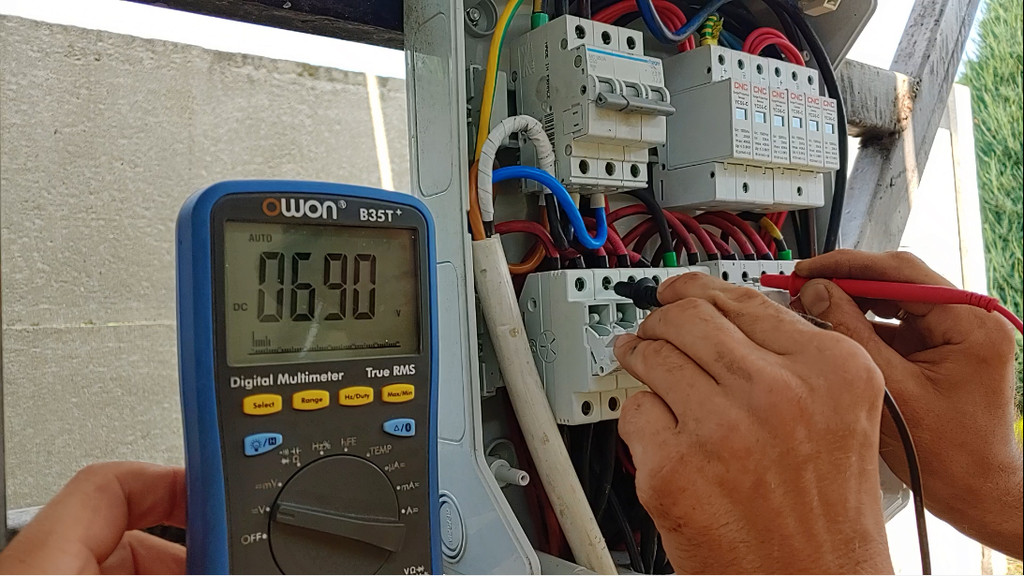

10. Напряжение DC стрингов — в норме.

11. Замена разбитой солнечной панели в нижнем ряду

12. Произведена оценка качества всех удлинителей поводов от ФМ изготовленных инсталлятором станции. Так как был Обнаружен удлинитель с признаками обжатия неправильным не предусмотренным для данных целей инструментом, что и было доказано вытянув провод из второго конца удлинителя.

13. Термических повреждений изоляции проводников при осмотре контактов — не обнаружено

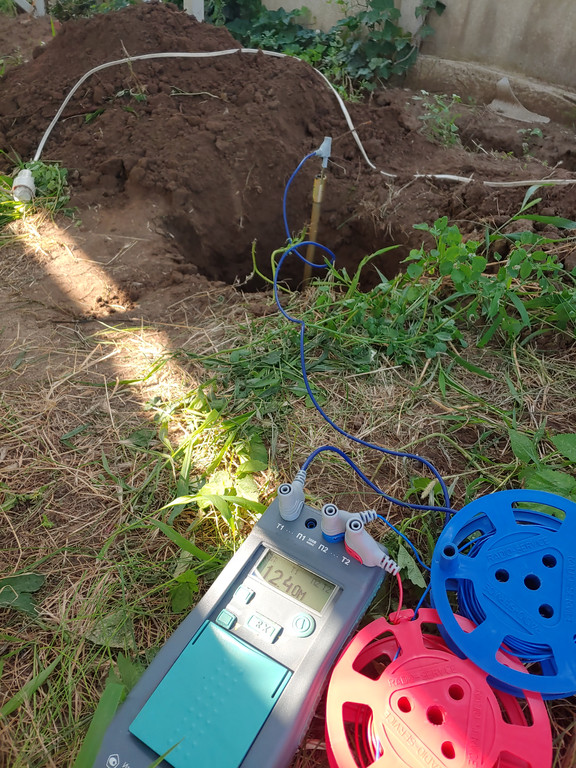

14. Выполнена поверках качества существующего заземлителя, в качестве которого использовалась металлоконструкция фермы. Результат измерений 738Ом - что мягко говоря не соответствует ГОСТу. т.е. станция была вообще не заземлена.

15. Установлены два заземлителя штыревого типа по 7.5м каждый. Заземление станции и систем защиты от перенапряжений, выполнены.

16. Выполняется контроль, удалённый мониторинг станции, в течении 1 месяца, для оценки качества выполненных работ

17. Производится консультация пользователя станции, с дачей разъяснениями моментов, советами по увеличении генерации станции, с устранением узких мест силами собственника.
