Підключення сонячних панелей: принципи, послідовне та паралельне підключення

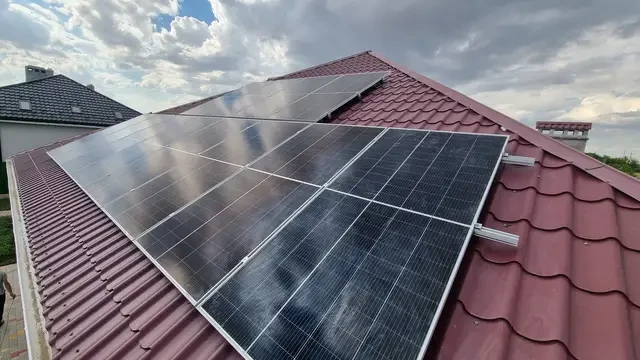

Встановлення сонячної електростанції — це не лише вибір якісного обладнання, а й правильне підключення панелей, що напряму впливає на ефективність роботи вашої СЕС. У цій статті розглянемо основні способи з’єднання сонячних панелей та їх особливості.

📌 Принципи підключення сонячних панелей

Сонячні панелі можуть підключатися між собою різними способами залежно від того, яку напругу та силу струму потрібно отримати на виході для роботи з інвертором. Найпоширеніші варіанти — послідовне, паралельне та змішане (послідовно-паралельне) підключення.

🔋 Послідовне підключення сонячних панелей

При послідовному підключенні "+" однієї панелі з'єднується з "–" наступної. Таким чином напруга сумується, а сила струму залишається сталою.

Приклад:
4 панелі по 40 В та 10 А дадуть на виході:
40 В × 4 = 160 В, сила струму залишиться 10 А.

Переваги:

• Зручно для систем із високим робочим діапазоном напруги.
• Менше втрат при передачі на великі відстані.

Недоліки:

• Якщо одна панель дає менше струму (затінена або несправна) — падає потужність усього ланцюга.

🔋 Паралельне підключення сонячних панелей

При паралельному з'єднанні всі "+" об'єднуються разом, як і всі "–". У цьому випадку напруга залишається незмінною, а сила струму сумується.

Приклад:
4 панелі по 40 В та 10 А дадуть на виході:
40 В, а сила струму складе 10 А × 4 = 40 А.

Переваги:

• Якщо одна панель вибуває, інші працюють без змін.
• Зручно для низьковольтних систем.

Недоліки:

• Потрібен товстіший кабель для передачі високого струму.
• Зростають втрати на опорах і комутації.

🔋 Змішане (послідовно-паралельне) підключення

Цей варіант поєднує обидва способи для досягнення оптимальної напруги і струму.

Приклад:
2 групи по 2 панелі у послідовному з'єднанні — а між собою ці групи підключені паралельно.

Переваги:

• Гнучкість у проєктуванні системи.
• Можливість уникнути високих втрат та падіння потужності.

📍 Що потрібно врахувати при підключенні

• Параметри напруги та струму інвертора.
• Довжину кабелю та втрати напруги.
• Наявність захисної автоматики.
• Рівномірність розміщення панелей без затінення.

✅ Висновок

Правильне підключення сонячних панелей — основа ефективної та безпечної роботи сонячної станції. Вибір між послідовним, паралельним чи комбінованим підключенням залежить від технічних вимог і умов монтажу.
